Spécifications techniques
| Description | Spécification |
|---|---|

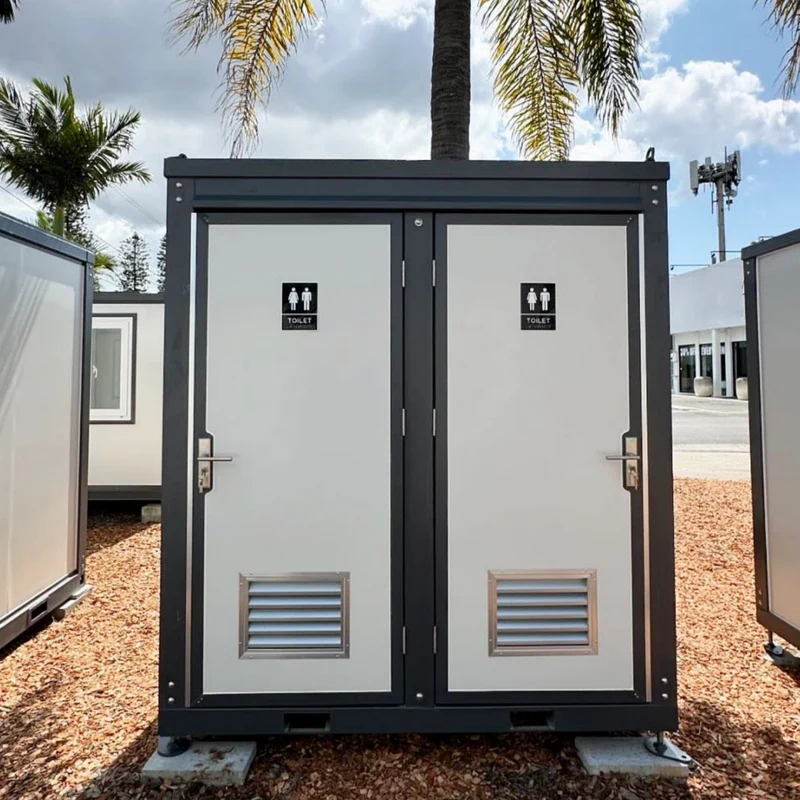

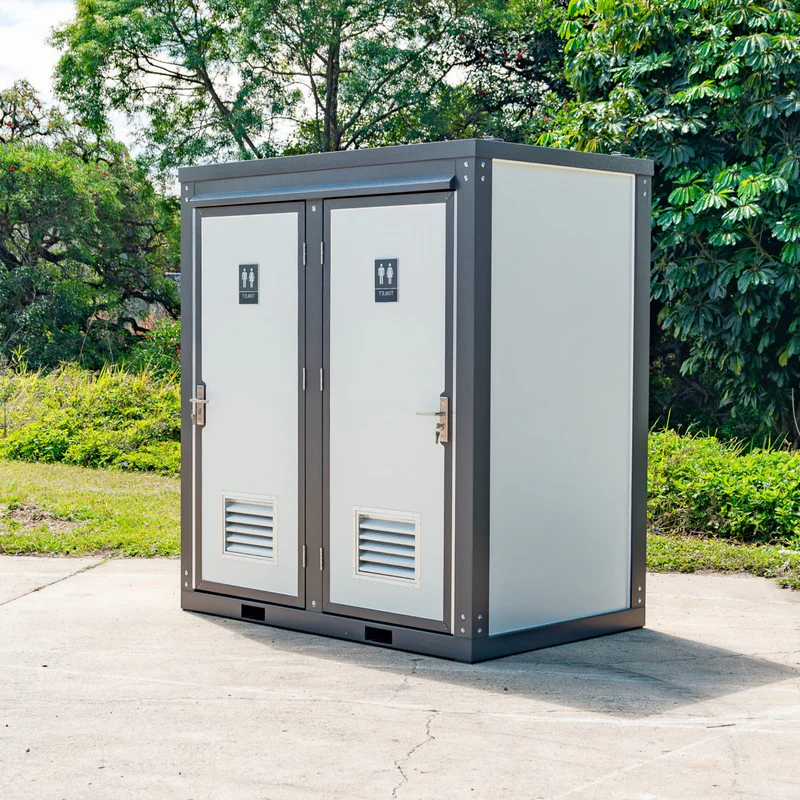

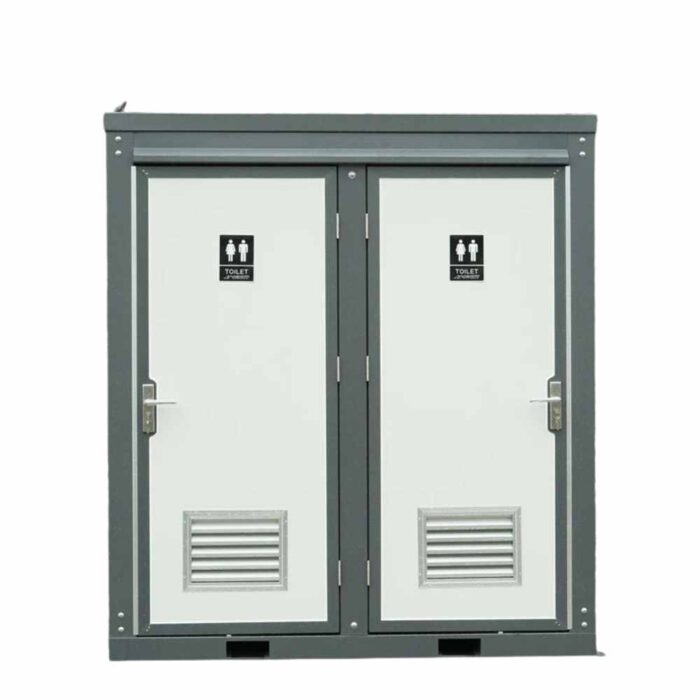

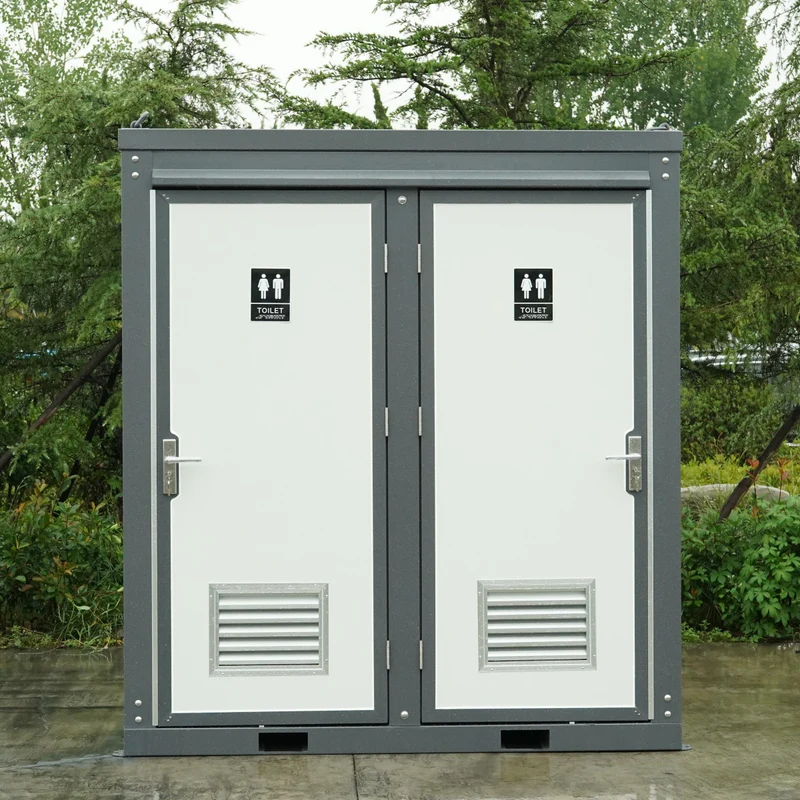

| Modèle | Toilette mobile à 2 cabines privées |
| Dimensions extérieures (L×l×H) | 214,88 cm × 130,05 cm × 236,22 cm |
| Dimensions intérieures par cabine | 93,22 cm × 113,28 cm |
| Taille de porte | L 83,82 cm × H 198,12 cm |
| Surface intérieure nette | 1,06 m² par cabine |
| Structure | Cadre en acier |
| Revêtement de surface | Peinture résistante aux hautes températures |
| Toit | Panneaux EPS de 5 cm (2″) ignifuges et isolants |
| Parois | Panneaux EPS de 5 cm (2″) ignifuges et isolants |
| Sol | Revêtement antidérapant et résistant (cuir + plaque PVC rigide) |
| Valeur R (isolation) | 7,09 ~ 8,27 |

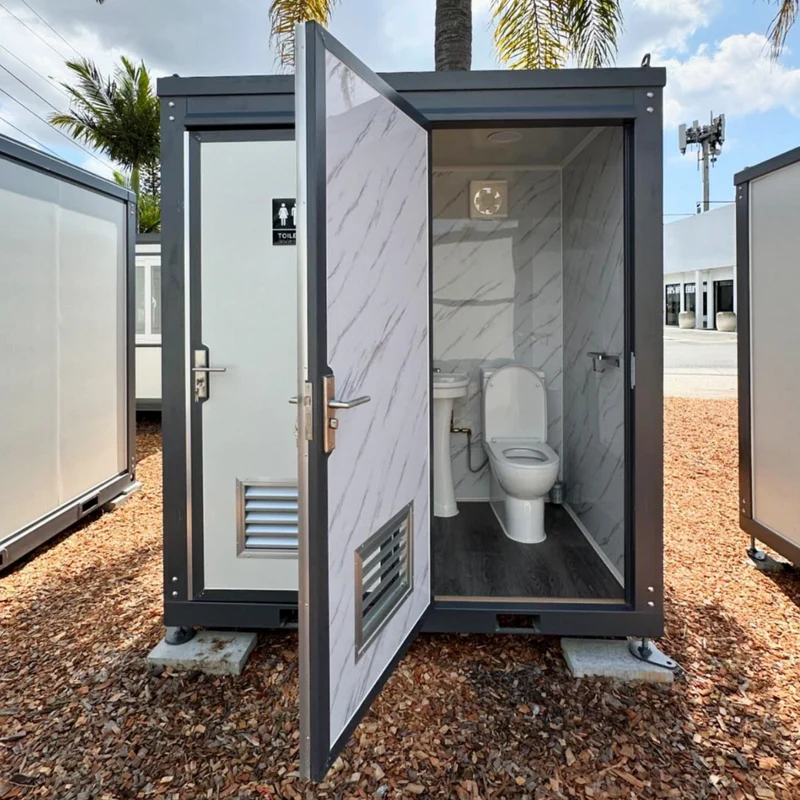

| Porte | Panneau composite EPS, porte battante vers l’extérieur |
Électricité
-
Disjoncteur : 13 ~ 16 A
-
Alimentation électrique : 110V ~ 220V
-
Câblage : 3 conducteurs, 2,5 mm²
-
Code couleur des fils :
-
Blanc : neutre
-
Noir : phase
-
Vert ou jaune-vert : mise à la terre
-
Plomberie
-
Volume de chasse : 1,6 gallon (env. 6 litres)
-
Tuyau d’arrivée : tube PEX de 1,27 cm
-
Tuyaux de sortie :
-
Eaux grises : Ø 3,175 cm
-
Eaux noires : Ø 7,62 cm
-
-
Température de fonctionnement minimale : -10 °C (utiliser de l’eau chaude à 50 °C en cas de gel)
Résistance
-
Classe de résistance au feu : B2
-
Charge au vent : 90,12 km/h
-
Charge de neige : 610,30 kg/m²
Manutention
-
Fourreaux pour chariot élévateur :
-
Dimensions : 17,78 cm × 7,62 cm
-
Écartement : 71,12 cm
-
-
Crochets de levage : 4 anneaux de levage sur le toit
-
Déchargement : par grue ou chariot élévateur obligatoire
Durée de vie et garantie
-
Durabilité estimée : plus de 15 ans
-
Garantie : 1 an
Installation
-
Fondations possibles :
-

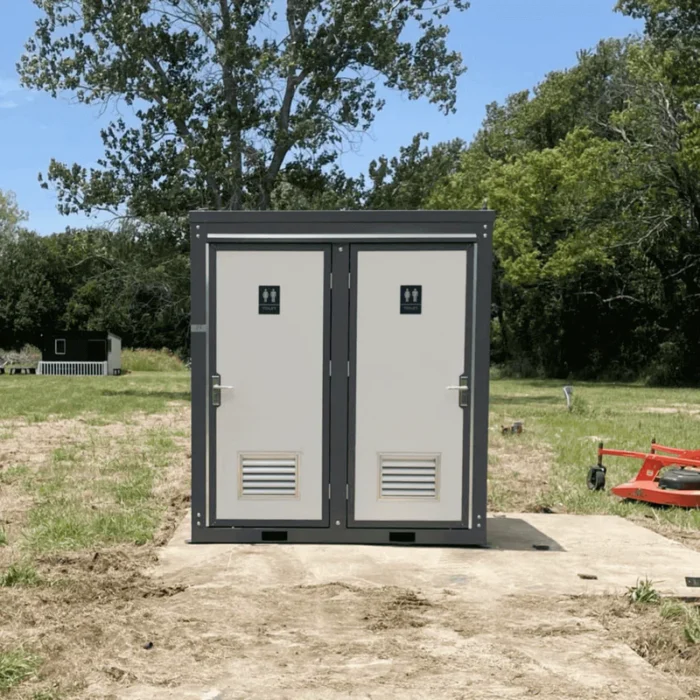

Dalle ou plaques de béton
-
Sol compacté
-
Plots en béton ou en acier
-
-
La surface doit être plane et stable. Une assistance professionnelle est recommandée.
Remarques importantes
-
Le client doit faire appel à un électricien agréé pour l’installation du câblage.
-
Tous les raccords doivent être scellés avec du ruban d’étanchéité fileté, pas de colle.
-
L’unité doit être raccordée à une source d’eau (réseau ou pompe de puits), et les eaux usées doivent être dirigées vers le réseau d’égout ou une fosse septique simple.
-
Si utilisé sur un chantier, un raccordement aux canalisations est recommandé. Sinon, prévoir des réservoirs externes pour les eaux usées.
-
Fixation au sol :
-
Sur dalle béton : utiliser des ancres Twist-n-Lock aux 4 coins, reliées par câble métallique aux angles supérieurs de la cabine.
-
Sur sol meuble : utiliser des piquets de 50 à 70 cm avec câble métallique de liaison.
-
Caractéristiques supplémentaires
-
Flexible 3″ pour eaux usées (compatible avec raccord PVC)
-

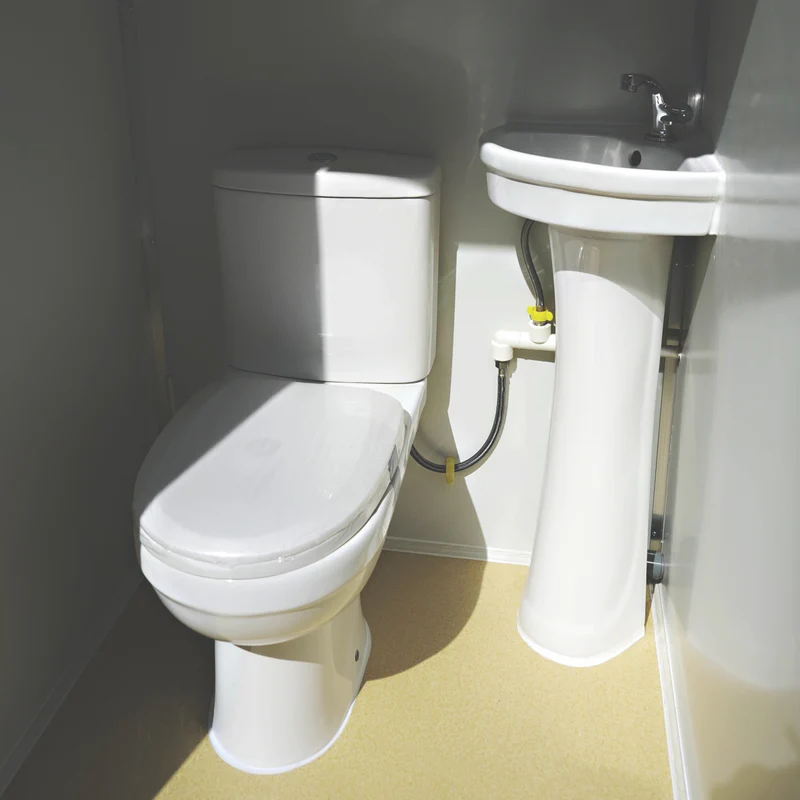

Sortie d’eau 1″ PVC (pour le lavabo)
-

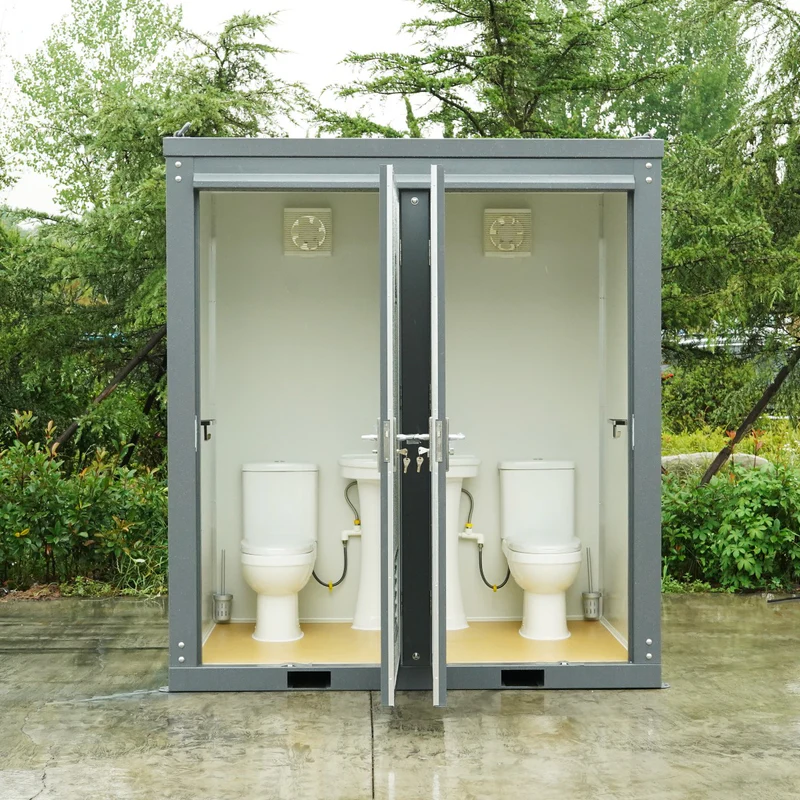

Modèle : Toilette publique 110V avec double cuvette
-
Parois internes : Plaque UV avec une couche de contreplaqué extérieur
-
Porte de sécurité
-
Aucun réservoir d’eau intégré (prévoir alimentation externe)
Dimensions d’emballage
-
Dimensions (L×l×H) : 215,9 cm × 129,54 cm × 241,3 cm
-
Poids : 607,42 kg
-
Équipement requis pour le déchargement : chariot élévateur ou équivalent
